Composition
La composition du verre feuilleté est exprimée comme suit : les premiers chiffres indiquent le nombre et l'épaisseur des feuilles de verre. Le chiffre situé après le point indique le nombre de films intercalaires PVB (et non leur épaisseur). Ainsi, un vitrage 66.2 est constitué de deux feuilles de verre de 6 mm séparées par deux films PVB. Les films existent en différentes épaisseurs (0,38 / 0,76 / 1,14 / 1,52 mm, etc.), mais dans la désignation xx.y, la valeur y correspond toujours à un multiple de 0,38 mm.

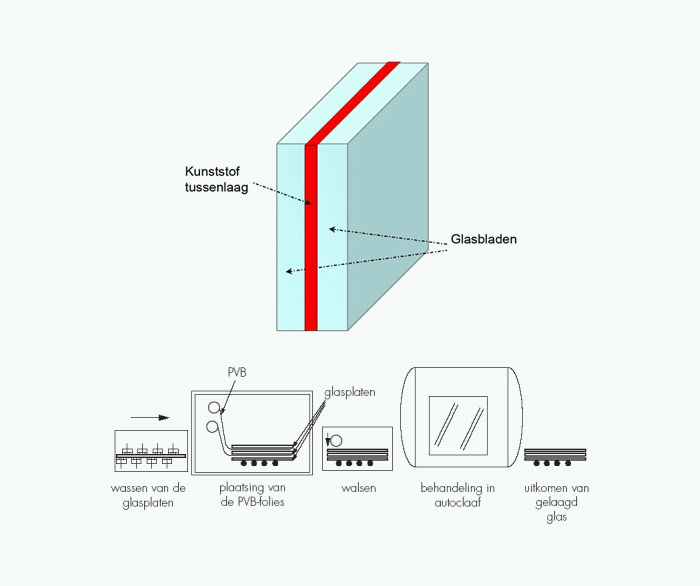

Le verre feuilleté est constitué d'au moins deux feuilles de verre assemblées sur toute leur surface au moyen d'une ou plusieurs couches intercalaires en matière plastique, résine ou gel. L'intercalaire assure la liaison entre les feuilles de verre et confère au produit fini des fonctionnalités supplémentaires.
Les procédés de fabrication varient selon le type d'intercalaire utilisé. Pour les films plastiques, un procédé de laminage est appliqué : les films sont placés entre les feuilles de verre, l'air est éliminé, puis l'ensemble est soumis à une pression et une température élevées en autoclave afin d'assurer la liaison.
Pour les résines, un procédé de coulée est utilisé : un espaceur est disposé sur le pourtour du vitrage, puis la résine liquide est coulée entre les feuilles de verre et durcie par polymérisation sous rayonnement UV.
Dimensions et tolérances
Les tolérances sur les dimensions nominales en plan du verre feuilleté sont indiquées dans le tableau ci-dessous.
| Épaisseur | Épaisseur > 8 mm | |||
|---|---|---|---|---|
| Type de mesure | B ou H (mm) | ≤ 8 mm | Épaisseur de chaque feuille < 10 mm | Au moins une feuille d'épaisseur ≥ 10 mm |
| Dimensions standard | max. 6000 x 3210 | + 5,0 / - 3,0 | + 6,0 / - 4,0 | + 8,0 / - 6,0 |
| < 1100 | + 2,0 / - 2,0 | + 2,5 / - 2,0 | + 3,5 / - 2,5 | |
| < 1500 | + 3,0 / - 2,0 | + 3,5 / - 2,0 | + 4,5 / - 3,0 | |
| Dimensions fixes | < 2000 | + 3,0 / - 2,0 | + 3,5 / - 3,0 | + 5,0 / - 3,5 |
| < 2500 | + 4,5 / - 2,5 | + 5,0 / - 3,0 | + 6,0 / - 4,0 | |
| > 2500 | + 5,0 / - 3,0 | + 5,5 / - 3,5 | + 6,5 / - 4,5 | |

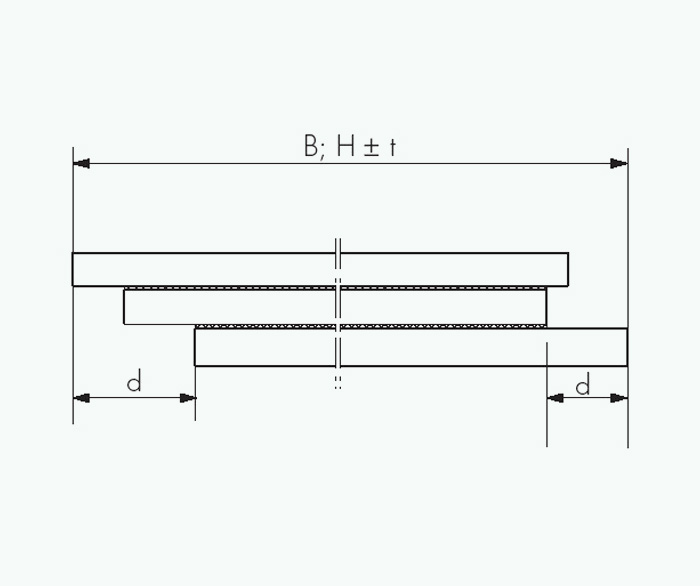

L'alignement des bords d'un vitrage feuilleté doit également répondre à des exigences spécifiques. Le décalage ‘d’ est défini comme l'écart maximal entre les bords des différentes feuilles constituant le vitrage. Les valeurs admissibles sont indiquées dans le tableau ci-dessous.
| B ou H (mm) | Décalage maximal ‘d’ (mm) |
|---|---|
| ≤ 1000 | 2,0 |
| entre 1000 et 2000 | 3,0 |
| entre 1000 et 2000 | 4,0 |
| > 4000 | 6,0 |
Dans le cas de vitrages feuilletés épais et donc lourds – par exemple les verres pare-balles – les tolérances ci-dessus peuvent être inadaptées. Toutefois, si l'appui est décalé, une seule feuille risque de reprendre la totalité de la charge et de se briser. La pose doit dès lors être réalisée sur une rive rectifiée lorsque le vitrage dépasse 100 kg ou une épaisseur de 34 mm.
La tolérance sur l'épaisseur du verre feuilleté réalisé avec films plastiques correspond à la somme des tolérances des composants verriers (voir produits correspondants). L'intercalaire n'est pas pris en compte si son épaisseur ‘e*’ est inférieure à 2 mm. Au-delà de 2 mm, une tolérance de ± 0,2 mm est appliquée pour l'intercalaire.
La tolérance sur l'épaisseur du verre feuilleté coulé correspond à la somme des tolérances des composants verriers et de l'intercalaire en résine, conformément au tableau suivant :
| Épaisseur e* de l'intercalaire (mm) | Tolérances (mm) |
|---|---|
| e* < 1 | ± 0,4 |
| 1 = e* < 2 | ± 0,5 |
| 2 = e* < 3 | ± 0,6 |
| 3 = e* | ± 0,7 |
Lorsqu'une plaque en matière plastique est utilisée (par exemple polycarbonate), les mêmes tolérances que celles du verre float de même épaisseur s'appliquent, sauf si la plaque dispose d'une Agrément Technique Européen précisant des tolérances spécifiques. La norme NBN EN ISO 12543-5 [16] définit les tolérances applicables au verre feuilleté résistant au feu ainsi qu'aux vitrages feuilletés comportant différents types d'intercalaires.
