Aspects techniques du verre trempé

Marques de trempe

À l'état normal, le verre est un matériau amorphe et isotrope. Il présente donc des propriétés optiques (indice de réfraction) et mécaniques identiques dans toutes les directions. Le traitement thermique du verre semi-trempé et du verre trempé génère des constraintes de compression à la surface du vitrage, rendant ainsi le matériau anisotrope.

En fonction des conditions d'éclairage naturel et des variations locales des propriétés réfléchissantes, la surface du verre peut présenter des effets visuels ou des variations de teinte. Ceux-ci résultent de phénomènes d'interférence liés au processus de trempe et ne constituent en aucun cas un défaut du produit.

Déformations

En raison du procédé de trempe thermique, le verre trempé n'est pas aussi parfaitement plan que le verre non trempé, ce qui peut entraîner des distorsions optiques.

Pour caractériser ces déformations, on distingue la flèche locale et la flèche globale. La méthode de mesure est définie dans la norme NBN EN 12150.

La planéité globale est mésurée le long des bords et des diagonales du vitrage. La flèce maximale (écart maximal entre la règle de référence ou le fil tendu et la surface du verre) est exprimée en millimètres. Les tolérances maximales admissibles sont les suivantes :

• 3,0 mm/m pour le verre float non revêtu
• 4,0 mm/m pour les autres types de verre

Pour le verre émaillé dont la couche d'émail ne couvre pas l'ensemble de la surface, il convient de se référer au fabricant.

Le verre comportant des perçages peut être trempé, sous réserve du respect de certaines conditions visant à éviter toute rupture pendant le processus de trempe.

Diamètre des perçages

Le diamètre des trous doit être au minimum égal à l'épaisseur du verre.

Position des perçages

Les distances minimales admissibles entre le bord d'un perçage et le bord du vitrage, le bord d'un perçage et un angle, ou entre deux perçages dépendent des paramètres suivants :

• L'épaisseur du verre ‘e’ (mm)
• Les dimensions B en H (mm) du vitrage
• Le diamètre du perçage ø (mm)
• La forme du vitrage
• Le nombre de perçages

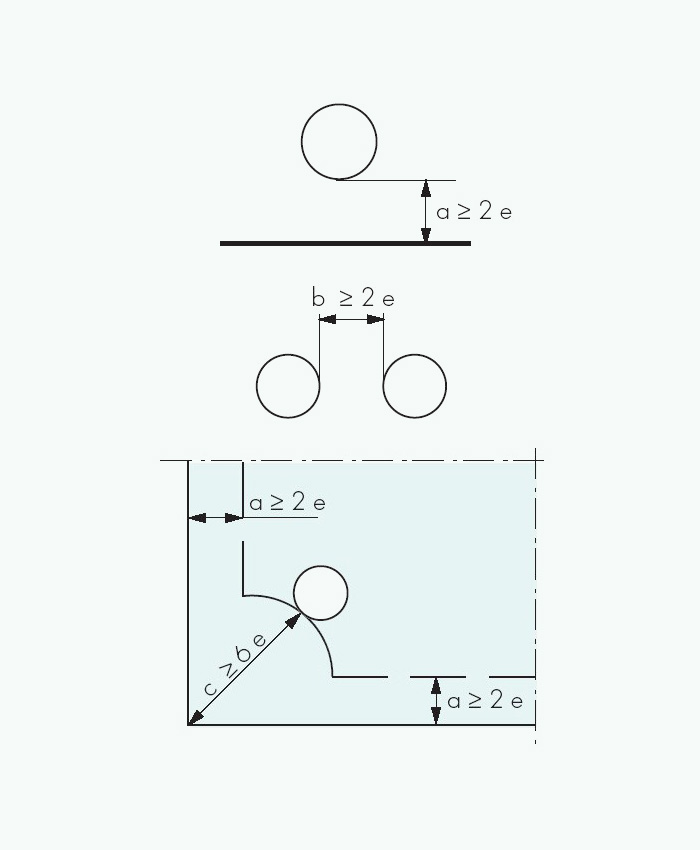

Les exigences suivantes s'appliquent aux vitrages comportant jusqu'à quatre perçages :

• La distance ‘a’ entre le bord d'un perçage et le bord du vitrage ne doit pas être inférieure à deux fois l'épaisseur du verre : a ≥ 2e.
• La distance ‘b’ entre deux perçages ne doit pas être inférieure à deux fois l'épaisseur du verre : b ≥ 2e.
• La distance ‘c’ entre le bord d'un perçage et l'angle du vitrage ne doit pas être inférieure à six fois l'épaisseur du verre : c ≥ 6e.
